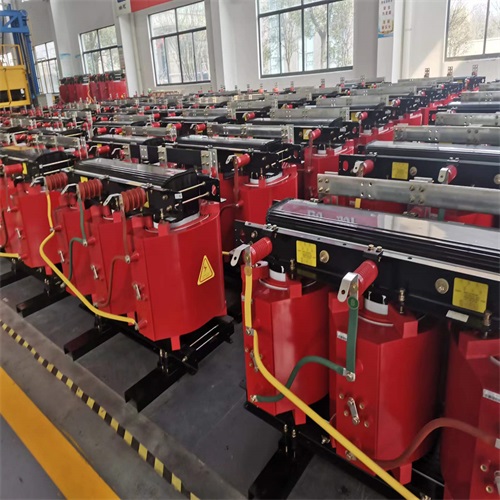

SCB18柞水干式变压器调压原理概述

柞水SCB18干式变压器采用无励磁调压或有载调压方式，通过改变高压绕组的匝数来调整输出电压。其核心原理基于变压器匝数比与电压比的关系：U1/U2 ≈ N1/N2，其中U1、U2为输入输出电压，N1、N2为绕组匝数。通过分接开关切换绕组抽头，可微调匝数比，从而稳定输出电压以适应电网波动或负载变化。

调压结构特点

SCB18系列采用环氧树脂浇注绝缘技术，调压部分设计具有以下特点：

• 分接开关配置：高压绕组设置多个分接抽头（通常±5%或±2×2.5%），通过旋转开关或连接片调节。

• 绝缘设计：环氧树脂封装确保调压部分防潮、抗污，适用于高湿度环境。

• 散热优化：绕组与铁心采用轴向通风道，调压时温升控制符合GB/T 22072标准。

• 安全防护：调压机构可加装机械联锁，防止带电操作。

调压方式与技术参数

SCB18支持两种调压模式，具体技术参数如下：

应用领域与优势

柞水SCB18干式变压器调压功能广泛应用于以下场景：

• 工业供电：为机床、生产线提供稳定电压，减少设备故障。

• 建筑配电：商业综合体、医院等对电压质量要求高的场所。

• 新能源系统：光伏、风电并网时补偿电网波动。

• 节能效果：调压后空载损耗降低约10%，符合能效二级标准。

规格与选型参考

SCB18系列常见规格涵盖30kVA至2500kVA容量，调压设计需根据实际需求选型：

选型时需综合考虑负载特性、环境温度及长期运行经济性，建议预留10%-15%调压余量以应对电网异常。

维护与注意事项

为确保调压功能长期稳定运行，需定期执行以下维护：

• 每半年检查分接开关接触电阻，阻值偏差应≤2%。

• 清洁环氧树脂表面污垢，避免局部放电。

• 有载调压装置需监测油位（如适用）及驱动机构润滑。

• 调压操作后需测量三相电压平衡度，偏差不超过额定值的±0.5%。
